首頁 > 產品中心 > 卓通動態環境監測系統1 .系統概述
卓通智慧機房動態環境監控系統是隨信息化建設應運而生的，它是機房環境監控管理服務與計算機網絡技術、多媒體信息技術、自動化技術結合的完美體現。在進行系統建設時，我們采用系統工程的觀點對機房的環境結構、服務需求、設備內容和管理模式四個基本要素以及它們的內在聯系進行優化組合，從而提供一個穩定可靠、投資合理、高效方便、舒適安全的機房環境監控系統。
該系統支持 GPRS、以太網、RS485 有線等任一方式上傳數據，用戶可根據實際使用 需求選擇相應子型號產品。
2.系統設計原則
? 系統設計高起點：
2 技術先進性：選用國內行業內的專業廠家產品；
2 系統高可靠性：系統的硬件和軟件均采用技術成熟的產品；
2 系統運行管理方便：軟件系統中文化，操作方便；
2 技術支持能力強：承建單位技術實力強，服務完善；
2 系統可擴展性能強：模塊化結構有利于擴容與擴展。
? 手段簡潔：前端信息采集、系統連接、操作管理簡單。
? 設備標準化：各類信息端口和系統模塊接口標準化、模塊化、便于將來系統擴展。
? 技術成熟：所建系統設備、軟件均為成熟產品的技術。
? 投資少：系統選型具有高性能價格比。
? 建設時間短：在較短的時間內完成系統的安裝調試。
維護方便：模塊化結構，并具備專家自診斷功能。
3.設計依據
《計算機場地安全要求(GB9361-200X)》
《電子信息系統機房設計規范(GB50174-2008)》
《電子信息系統機房施工及驗收規范(GB50462-2008)》
《安全防范系統驗收規則(GA308－2001)
4.系統架構圖

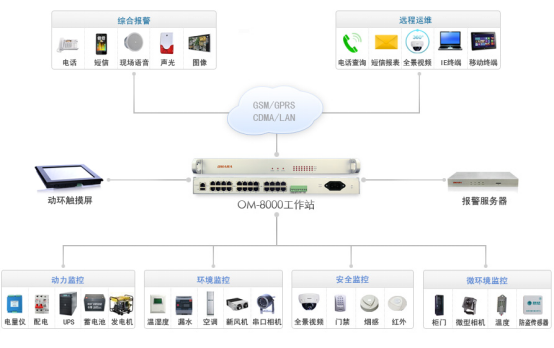

單點智慧機房監控系統架構

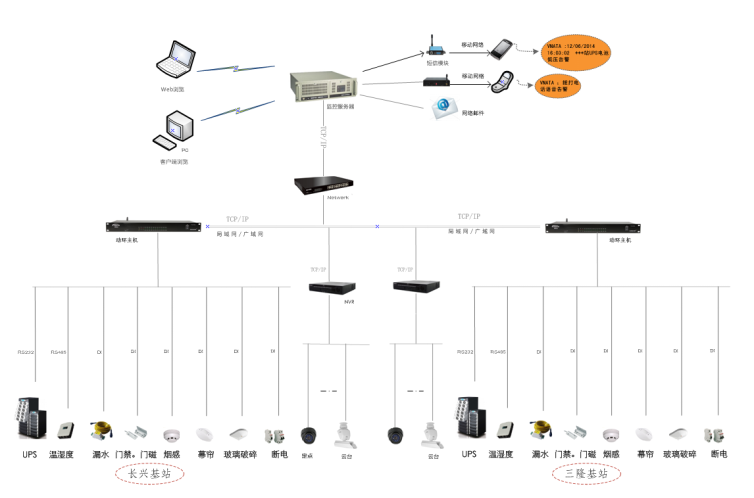

網絡智慧機房監控系統架構
5 功能特點
l 具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風
l 向、空氣質量、土壤水分等變送器。 n
l 1 路 RJ45 網口，可將氣象監測數據上傳至遠端監控軟件平臺。 n
l 1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平
l 臺。 n
l 強大的脫機短信報警功能，報警內容可自定義(功能選配)。 n
l 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態
l 軟件。
l 大屏中文液晶顯示，界面簡潔友好。 n
l 內置數據存儲，可存儲 14 萬條記錄。 n
l 帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米。 n
l 帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。 n
l 帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓。 n
l 帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式
l 雨量計。 n
l 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。 n
l 帶有 2 路報警繼電器觸點輸出，可外接聲光報警器。 n
l 可自動識別 RS485 接口從設備是否工作正常。 n
l 直流 10~30V 寬電壓供電。 n
l 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
6系統性能
可靠性
? 系統符合電磁兼容性和電氣隔離性能設計要求，不會影響被監控設備的正常工作。
? 系統具有自診斷功能，對軟硬件故障能夠自動重啟恢復。
? 監控設備具有良好的接地，抗干擾能力強。
? 設備選用高可靠的工業級設備，保障系統24×365小時不間斷運行。
? 系統成熟穩定，支持3000種主流廠家設備的接口通訊協議。
穩定性
? 系統采用多主機網絡方式，某一子系統的故障不影響其它子系統的正常運行。
實時性
? 使用同類設備單總線采集方式，保證監控數據的實時性。
安全性
? 系統具有多級權限管理。
? 系統無人操作一定時間后可自動注銷、鎖定。
維護性
? 系統支持在線修改，在不停止監控系統的情況下對監控設備進行參數等的修改。
? 系統設計采用模塊化結構，系統軟件采用組態工具實現方便的系統組建、維護、擴充，無需編程。
擴充性
? 系統支持RS232/485/422、TCP/IP、SNMP、OPC、DDE、MODBUS等各種標準化協議和接口，可快速方便的將各種監控對象集成到系統中。
